大型節能工業吊扇
D.Fans系列
D.Fans系列工業大風扇是大王通風自主研發的基于空氣動力學原理的新型HVLS節能超大工業扇，低轉速、大風量、無死角的空氣循環，推送1-3級類似自然風效果，能夠消除高溫悶熱、平衡空氣濕度、提升空間含氧量、排煙除塵、降低細菌濃度，有效解決高大空間悶熱潮濕、氣流分層、煙塵不散等難題。
D.Fans系列工業大風扇擁有一體式緩沖腔連接設計、轉動吸振及抗撞擊緩沖功能等10+安全保障體系，關鍵部件通過權威部門破壞性測試！通過FCC、CE、ROHS 、CCC、CSA、GL、UL認證。能夠替代傳統高能耗降溫設備，比小風扇節能70%，與空調配合使用，更可節約能耗30%以上！
-
7.8
M風扇直徑
-
1.5
kw/h平均能耗
-
16680
m3/min全速風量
應用案例
-

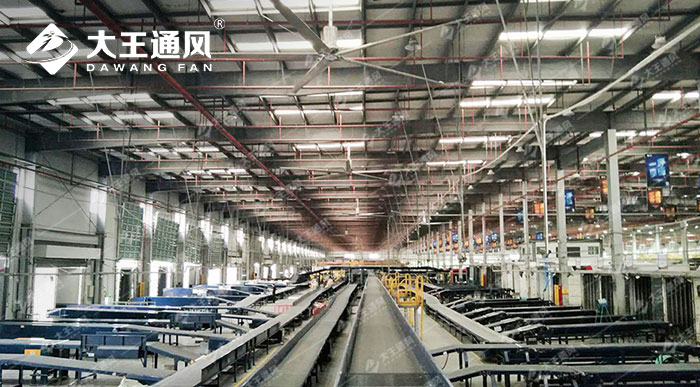

百世某分揀中心大型工業吊扇
應用行業：物流倉儲行業 建筑面積：12300㎡ 安裝結構：網狀鋼結構 產品型號：D.Fans系列 -
舒適與節能并駕齊驅，大王風扇賦能廣汽本田綠色生產
應用行業：制造行業 建筑面積：219000㎡ 安裝結構：鋼結構 產品型號：W.Fans系列 -
實力見證，大王通風助力格力電器從容演繹通風降溫之道
應用行業：家電行業 建筑面積：-- 安裝結構：工字鋼 產品型號：D.Fans系列 -
大王節能大風扇為通威飼料解決庫房通風降溫與防霉除濕難題
應用行業：飼料庫房 建筑面積：1000+m2 安裝結構：工字鋼 產品型號：D.Fans系列 -
大王通風 W.FANS 系列賦能比亞迪鋼結構倉庫，打造高效通風存儲環境案例
應用行業：倉庫 建筑面積： 安裝結構：鋼結構 產品型號：W.FANS系列 -
大王通風進駐中鐵四局，解決通風降溫難題
應用行業：建筑行業 建筑面積：100000m2 安裝結構：工字鋼 產品型號：W.Fans系列 -
降溫通風不再難！大王通風為拓普集團傾力打造舒適工作環境！
應用行業：汽車制造行業 建筑面積：80000㎡ 安裝結構：鋼結構 產品型號：W.Fans系列 -
大王通風工業大風扇：助力臥龍電氣實現安全、高效的清涼降溫！
應用行業：電氣行業 建筑面積：-- 安裝結構：工字鋼 產品型號：D.Fans系列 -
伊頓車間工業風扇
應用行業：制造業車間 建筑面積：6800㎡ 安裝結構：網狀鋼結構 產品型號：D.Fans系列 -
專注、高效、安全：大王通風助力杭州凱爾達焊接
應用行業：機械行業 建筑面積：-- 安裝結構：工字鋼 產品型號：D.Fans系列
四大優勢
-
- 進口品牌電機
- 1.高能效：達到IE2高效節能標準，比IE1節能5-10%；
2.高可靠性：高軸向和徑向承載能力，保證運行可靠性；
3.低噪音：低齒隙裝配工藝和磨齒工藝，振動小，噪音更低；
4.高安全系數：加強軸承框架結構，梯形出軸結構，加大油封，加強機身結構，安全系數更高；
5.通過CCC、CE、UL認證；
-
- 控制系統：變頻控制
- 1. 簡便調試，內置應用宏 , 無需自學習 ;
2. 優良性能 , 完美匹配負載電機運行參數 ;
3. 低噪運行，優化算法控制平穩啟動 ;
4. 安全可靠 , 內置多種保護程序提升產品壽命。
-
- 變截面流線型葉片：風扇氣流部件
- 1．葉片設計-流線型變截面應用空氣動力學等弦長理論，結合相對線速度原理，葉根到葉尖逐漸變窄（304-186mm)、變薄(43mm-21mm)，受力更平衡，送風更均勻，且中心無空洞。
2．葉片材質-航空工業板材采用5052H32高標號1.5mm航空級鋁合金母板，精密數控成型，強度和柔韌性更高，確保不斷裂。
3．葉片重量-更輕更安全每個葉片僅有6.7公斤(7.3m直徑，不含緩沖件)， 葉片數量少重量輕，減少電機負荷，延長使用壽命，安全節能。
-
- 輪轂底盤
- 1.更好機械性能：采用6061T6航空級鋁材經數控車床加工+CNC精密加工工藝制成，外形保持高度一致，金屬流線完整，底盤擁有更好機械性能；
2.更精準動平衡性：經CNC加工后，底盤精度公差控制在100μm，確保底盤精準動平衡性。
-
- 一體式連接
- 一體式連接結構，保證風扇整體安全:
1.電機與底盤：通過內錐與外錐緊固連接，即使電機軸松斷，內外錐形成結構性自鎖，防止墜落；
2.底盤與葉柄∶葉柄與底盤通過掛鉤式榫卯連接，螺栓不受力，保證整體強度；
3.葉片與葉柄：通過凹凸榫卯連接，葉片轉動產生的離心力、阻力、浮力傳遞給葉柄底盤，避免葉片承受切割力而斷裂。
12道安全防護
-
防墜落安全環
將5根葉柄與電機上蓋連成一體，確保葉柄不會分離墜落。
-
鋼絲繩纏繞保護
安裝板與房梁使用1000KG拉力強度鋼絲繩纏繞，確保風扇整體結構不松動不墜落。
-
防墜自鎖裝置
電機輸出軸漲緊裝置(內錐專利設計)，形成結構性自鎖，保證輪轂和輸出軸緊固不松脫。
-
一體式集成輪轂
專利設計的集成式輪轂內嵌5個異形緊固件，自成一體，經政府權威部門測試可承受11噸以上拉力。
-
實時監測，主動維保
大王智能遠程控制系統，實時監測設備運行參數、電機溫升及設備水平度。
-
流線型變截面葉片設計
應用空氣動力學等弦長理論，結合相對線速度原理，葉根到葉尖逐漸變窄、變薄，受力更平衡，送風更均勻，且中心無空洞。
-
異常報警系統
變頻控制系統自帶過壓、過載、缺相等意外保護，遇到異常自動報警并停止風扇運行。
-
鋼絲繩平衡保護
四根鋼絲繩利用平衡原理與建筑物牽引固定，確保風扇整機不受外力及氣流作用晃動及墜落。
-
葉片高強度鉚接
每個葉片采用16 顆高強度鉚釘與緩沖腔體分上下鉚接在一起，形成獨立面受力，每個鉚釘設計承載剪切力為1.5噸。
-
一體式葉柄連接
一體式連接:葉柄嵌入緩沖腔，側邊用螺栓固定防止脫離，能夠消除風扇運行時葉片向外的離心力和風扇啟停的剪切力。
-
防脫焊安全模塊
L型連接裝置將機架法蘭板與其立柱牢牢連接在一起，即便法蘭板與立柱脫焊的情況下，整體機架結構牢固不墜落。
-
減振緩沖裝置
葉柄采用6061T6航空級鋁合金，整體包裹PU聚氨酯與葉片緩沖腔體緊密配合，高效釋放葉片轉動所產生的振動和應力，消除共振。
-
航空級防撞葉片材質
1.5MM厚5052航空鋁板，可承受3噸以上拉伸力，超高的材料韌性，確保葉片受到撞擊時能夠快速變形有效吸收外力，防止葉片斷裂的同時，極大限度避免電機及其它結構件受損。
應用場合
廠房車間
物流倉儲
健身房
體育館
室內運動場
練功房
會展中心
4S店
產品集散市場- 大型商場與超市
- 企業寫字樓的前廳
- 別墅
- 食堂
- 博物館
- 大型戶外商業活動
- 大型游樂場
- 動物植物園
- 兒童游樂場
- 火車/高鐵/汽車站
- 地鐵站
- 候機樓
產品參數
| 產品系列 | D.Fans系列 | ||||||||
| 產品型號 | D26 | D24 | D22 | D20 | D18 | D16 | D14 | D12 | D10 |
| 規格/直徑 | 7.8 | 7.1 | 6.7 | 6.0 | 5.4 | 4.8 | 4.2 | 3.6 | 3.1 |
| 轉速范圍 | 10-45 | 10-55 | 10-60 | 10-60 | 10-70 | 10-75 | 10-80 | 10-85 | 10-90 |
| 滿載風量(m3/min) | 16680 | 15900 | 14800 | 13800 | 12600 | 11600 | 10800 | 8900 | 7800 |
| 平均能耗(kw·h) | 0.75-1.5 | ||||||||
| 額定功率 | ≤1.5 | ≤1.2 | ≤0.7 | ||||||
| 電機噪音(dB) | ≤50 | ||||||||
| 滿載電流(A) | 3.2 | 2.1 | |||||||
| 電源參數(V) | 380V/220V | ||||||||
| 整機重量 | 106 | 101 | 99 | 96 | 95 | 90 | 88 | 86 | 82 |
